Архитектура | |
| Форм-фактор | ATX |
Тип установленного процессора | |
| Поддерживаемые процессоры | Core i3, Core i5, Core i7 |
| Сокет | LGA1155 |
Чипсет | |
| Чипсет | Intel Q67 |
ОЗУ | |
| Тип ОЗУ | DDR3 |
| Разъемы для ОЗУ | 4xDIMM |
| Максимальный объем ОЗУ | 16 ГБ |
Видеоадаптер | |
| Видеоконтроллер | Intel HD Graphics 2000, Intel HD Graphics 3000 |
| Интерфейсы | DVI-I, 2xDisplayPort |
Сетевые порты | |
| Тип контроллера | Intel 82579LM 10/100/1000Mbps, Intel 82583V 10/100/1000 Mbps |
| Количество Ethernet-разъемов | 2 |
| Количество 10/100/1000 Mb Ethernet | 2 |
Порты ввода-вывода | |
| Всего последовательных портов | 4 |
| Количество разъемов RS-232 | 3 |
| Количество разъемов RS-232/422/485 | 1 |
| Количество разъемов USB | 12 |
| Количество USB v2.0 | 12 |
| Тип параллельного порта | LPT |
Аудио | |
| Аудиоконтроллер | Realtek ALC662 |
Интерфейсы для накопителей | |
| CFast | 1 |
Слоты расширения | |
| Всего слотов расширения | 7 |
| Слотов PCI Express x16 | 1 |
| Слотов PCI Express x4 | 1 |
| Слотов PCI Express x1 | 2 |
| Слотов PCI | 3 |
Дополнительные функции | |
| Сторожевой таймер | Программный |
Порты | |
| Внутренние коннекторы | 3xSATA 2, 2xSATA 3, 10-pin DIO, 24-pin ATX, 3x10-pin RS-232, 8x4-pin USB 2.0, CF-SATA, 8-pin ATX, 5-pin SMBus |
| Тип коннектора | DB9, DVI-D, PS/2 мышь, PS/2 клавиатура, 2xRJ45 Ethernet, 4xUSB, Audio (in/out/Mic), 2xDisplayPort |
Размеры | |
| Ширина | 305 мм |
| Длина | 244 мм |
Требования к условиям использования | |
| Рабочая температура | 0...60 °C |
Документация

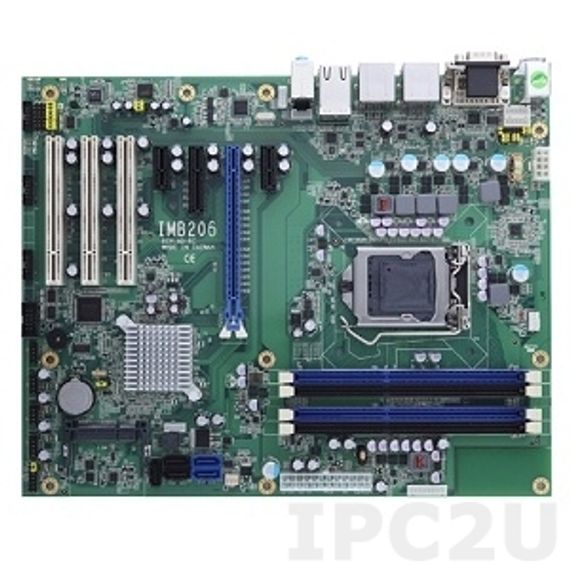

📄 IMB206
