Архитектура | |

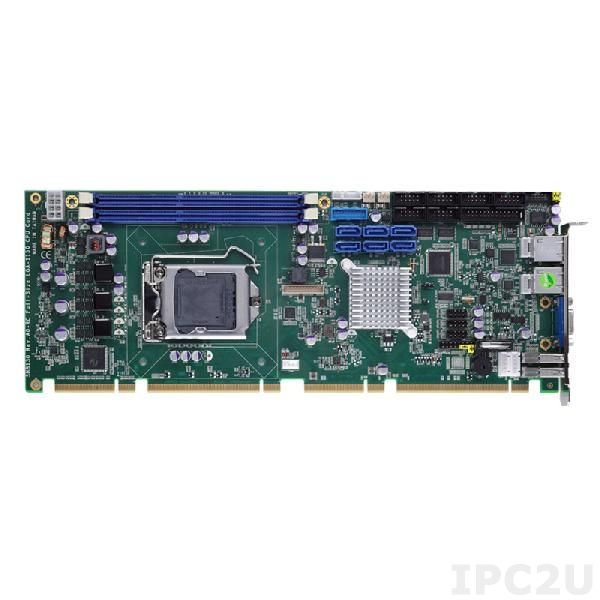

| Форм-фактор | PICMG 1.3 полноразмерная плата |
Тип установленного процессора | |
| Поколение процессора | Haswell |
| Поддерживаемые процессоры | Celeron, Core i3, Core i5, Core i7, Pentium |
| Сокет | LGA1150 |
Чипсет | |
| Чипсет | Intel Q87 |
ОЗУ | |
| Тип ОЗУ | DDR3L |
| Разъемы для ОЗУ | 2xDIMM |
| Максимальный объем ОЗУ | 16 ГБ |
Видеоадаптер | |
| Видеоконтроллер | Встроен в процессор |
| Интерфейсы | DisplayPort |
Сетевые порты | |
| Тип контроллера | Intel i217LM 10/100/1000 Mbps, Intel i210AT 10/100/1000 Mbps |
| Количество Ethernet-разъемов | 2 |
| Количество 10/100/1000 Mb Ethernet | 2 |
Порты ввода-вывода | |
| Всего последовательных портов | 5 |
| Количество разъемов RS-232 | 4 |
| Количество разъемов RS-232/422/485 | 1 |
| Количество разъемов USB | 10 |
| Количество USB v2.0 | 6 |
| Количество USB v3.x | 4 |
| Тип параллельного порта | LPT |
Аудио | |
| Аудиоконтроллер | Realtek ALC662 |
Интерфейсы для накопителей | |
| Уровни RAID | 1, 5, 10 |
Дополнительные функции | |
| Сторожевой таймер | Программный |
Порты | |
| Внутренние коннекторы | 10-pin DIO, TPM, 26-pin LPT, 4x10-pin RS-232, 6x4-pin USB 2.0, 10-pin Audio, 10-pin RS-232/422/485, 5-pin KB, 5-pin MS, 6xSATA, 2x19-pin USB 3.0, 8-pin ATX, DVI-D |
| Тип коннектора | 2xRJ45 Ethernet, 2xUSB, Display Port |
Размеры | |
| Ширина | 126 мм |
| Длина | 338 мм |
Требования к условиям использования | |
| Рабочая температура | 0...60 °C |
Документация
📄 SHB130
