Архитектура | |

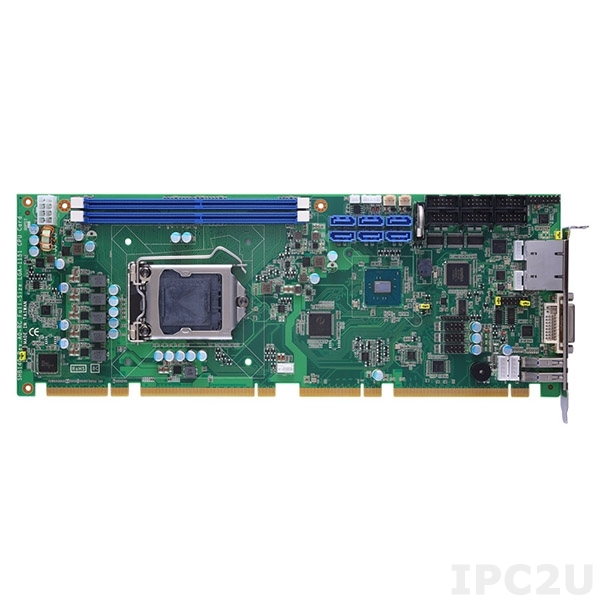

| Форм-фактор | PICMG 1.3 полноразмерная плата |
Тип установленного процессора | |
| Поколение процессора | Skylake |
| Поддерживаемые процессоры | Core i3, Core i5, Core i7 |
| Сокет | LGA1151 |
Чипсет | |
| Чипсет | Intel Q170 |
ОЗУ | |
| Тип ОЗУ | DDR4 |
| Разъемы для ОЗУ | 2xDIMM |
| Максимальный объем ОЗУ | 32 ГБ |
Видеоадаптер | |
| Видеоконтроллер | Встроен в процессор |
| Интерфейсы | DVI-I |
Сетевые порты | |
| Тип контроллера | Intel i211-AT 10/100/1000 Mbps, Intel i219-LM |
| Количество Ethernet-разъемов | 2 |
| Количество 10/100/1000 Mb Ethernet | 2 |
Порты ввода-вывода | |
| Всего последовательных портов | 5 |
| Количество разъемов RS-232 | 4 |
| Количество разъемов RS-232/422/485 | 1 |
| Количество разъемов USB | 12 |
| Количество USB v2.0 | 10 |
| Количество USB v3.x | 2 |
Интерфейсы для накопителей | |
| Уровни RAID | 1, 5, 10 |
Дополнительные функции | |
| Сторожевой таймер | Программный |
Порты | |
| Внутренние коннекторы | 1x14-pin RS-232/422/485, 4x10-pin RS-232, 3x4-pin USB 2.0, 10-pin Audio, 5-pin KB, 5-pin MS, 8-pin ATX, 6xSATA 3 |
| Тип коннектора | DVI-I, 2xRJ45 Ethernet, 2xUSB |
Размеры | |
| Ширина | 126 мм |
| Длина | 338 мм |
Требования к условиям использования | |
| Рабочая температура | 0...60 °C |
