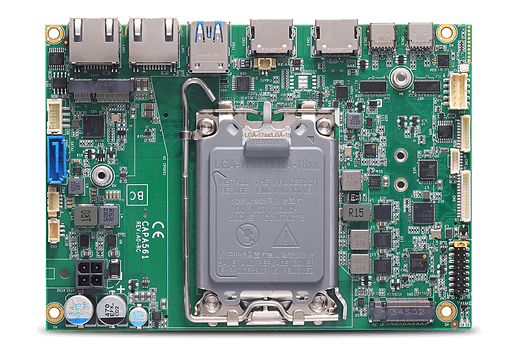

Axiomtek CAPA561 — компактное решение для Edge AI с поддержкой Quad-View иКомпания Axiomtek представляет долгожданную новинку в сегменте компактных встраиваемых систем — высокопроизводительную плату CAPA561. Выполненная в стандартном форм-факторе 3.5” (146 x 104 мм), модель призвана стать флагманом для решения самых ресурсоемких задач в области машинного зрения, Edge AI и промышленной автоматизации.
Вычислительные возможности и оперативная память
«Вычислительным сердцем» новинки стал сокет LGA1700, что обеспечивает уникальную для таких габаритов гибкость при выборе процессора. Поддерживаются современные чипы Intel Core 12-го и 13-го поколений (серии Core i7/i5/i3, Intel Processor U300L и Celeron 7305L). Это позволяет заказчику точно подобрать необходимую мощность — от энергоэффективных до высокопроизводительных конфигураций.
Для работы с большими массивами данных плата оснащена двумя слотами SO-DIMM для оперативной памяти новейшего стандарта DDR5-4800/5200. Максимальный объем составляет до 64 Гб, что гарантирует высочайшую пропускную способность и быстродействие системы в многозадачных режимах.
Накопители и возможности расширения
Несмотря на компактный дизайн, CAPA561 обладает впечатляющим набором слотов расширения формата M.2, что позволяет строить сложные системы без использования громоздких переходников:
- M.2 ключ M (2280) с поддержкой шины PCIe Gen4 x4 для интеграции сверхбыстрых NVMe накопителей.
- M.2 ключ E (2230) для подключения модулей беспроводной связи Wi-Fi/Bluetooth.
- M.2 ключ B (3042/3052) с поддержкой PCIe x1, USB 3.2 Gen2 и USB 2.0 для установки модемов 4G/5G. Для подключения классических накопителей предусмотрен один порт SATA 3.0.
Интерфейсы ввода-вывода
Особое внимание в модели CAPA561 уделено работе с графикой. Видеоподсистема включает сразу 5 физических портов: 2xHDMI 1.4, 1xeDP и 2xUSB Type-C (с поддержкой DisplayPort Alt Mode). Такая конфигурация позволяет выводить независимый контент одновременно на 4 дисплея.
Сетевой арсенал платы ориентирован на высокие скорости передачи данных. В зависимости от модификации, устройство оснащается двумя или тремя независимыми портами Ethernet на базе контроллеров Intel i219-LM и Intel i226-V/LM (2.5 Гбит/с). Также на борту имеются: 2xUSB 3.2 Gen2, 2xUSB 2.0, 2 последовательных порта RS-232/422/485 и 8-канальный программируемый DIO.
Варианты конфигураций платы
Для удобства интеграции Axiomtek предлагает четыре стандартные модификации, различающиеся набором портов и типом охлаждения:
- CAPA561-LGA-3LH: 3 порта LAN (1x1Гбит/с + 2x2.5Гбит/с) и пассивный радиатор (Heatsink).
- CAPA561-LGA-3LC: 3 порта LAN (1x1Гбит/с + 2x2.5Гбит/с) и активный кулер (Cooler).
- CAPA561-LGA-2LH: 2 порта LAN (1x1Гбит/с + 1x2.5Гбит/с) и пассивный радиатор (Heatsink).
- CAPA561-LGA-2LC: 2 порта LAN (1x1Гбит/с + 1x2.5Гбит/с) и активный кулер (Cooler).
Конструктив и безопасность
Плата спроектирована для работы в жестких промышленных условиях. Питание осуществляется от источника +12V DC через защищенный 4-контактный разъем. Для аппаратной защиты данных предусмотрен модуль TPM 2.0. Рабочий температурный диапазон составляет от -20°C до +70°C для версий с активным охлаждением (Cooler) и до +60°C для версий с радиатором (Heatsink).
Axiomtek CAPA561 — это бескомпромиссный инструмент для системных интеграторов. Сочетание сокета LGA1700, памяти DDR5 и трех слотов M.2 позволяет упаковать производительность полноценного настольного ПК в сверхкомпактные габариты встраиваемого решения.
