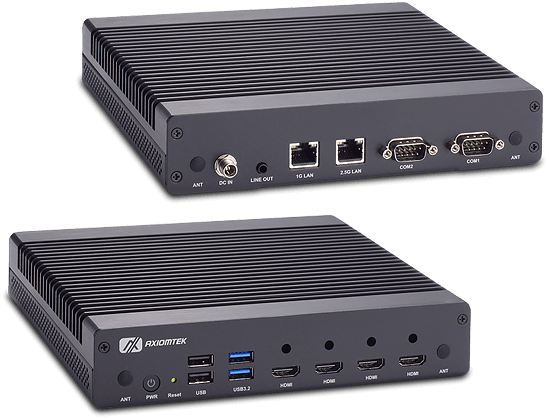

Компания Axiomtek анонсировала встраиваемый компьютер DSP522, предназначенный для построения многодисплейных графических систем и узлов отображения информации. Ключевая аппаратная особенность модели — четыре независимых интерфейса HDMI 2.1 (TMDS) с поддержкой разрешения 4K Ultra HD и механической фиксацией кабелей.
Конструкция и исполнение
Компьютер выполнен в безвентиляторном металлическом корпусе, выполняющем роль радиатора охлаждения. Габариты устройства составляют 200 × 165 × 40 мм, масса — 1,57 кг. В комплект поставки входят монтажные кронштейны для установки на стену и внешний блок питания мощностью 60 Вт. Входное напряжение питания — +12 В постоянного тока (DC-in) с резьбовым зажимом штекера.
Процессор, графика и видеовыходы
Модель строится на базе процессоров Intel Core i5-1335UE (DSP522-i5-1335UE) или Intel Processor U300E (DSP522-U300E). Интегрированное графическое ядро обеспечивает одновременный вывод независимых видеопотоков на 4 монитора через разъёмы 4 × HDMI 2.1.
Подсистема памяти и слоты расширения
На материнской плате размещены два слота DDR5-5200 SO-DIMM с поддержкой до 96 ГБ RAM. Для установки накопителей предусмотрен разъём 1 × M.2 Key M 2280 (интерфейсы PCIe NVMe и SATA). Интеграция беспроводных модулей и сотовых модемов осуществляется через слоты расширения:
- 1 × M.2 Key E 2230 (сигналы PCIe / USB 2.0) под платы Wi-Fi 5/6/6E;
- 1 × M.2 Key B 3042/3052 под модемы 3G/4G/5G, соединённый с 1 × SIM-слотом.
Интерфейсы ввода-вывода
На передней и задней панелях корпуса выведены:
- 2 × LAN: 1 × 2.5GbE (контроллер Intel I226-V) и 1 × 1GbE (контроллер Intel I219LM);
- 2 × USB 3.2 и 2 × USB 2.0;
- 2 × RS-232 (разъёмы DB9);
- 1 × Line-out (аудиовыход);
- 4 × отверстия под SMA-разъёмы внешних антенн.
Условия эксплуатации
Заявленный температурный диапазон работы составляет 0…+50 °C. Указанный режим соблюдается при ограничении мощности процессора PBP до 15 Вт, деактивированном режиме CPU Turbo Boost и применении комплектующих (RAM и SSD) промышленного исполнения (Wide Temperature). Аппаратная безопасность поддерживается модулем fTPM 2.0.
Ключевые характеристики DSP522
| Параметр | Значение |
|---|---|
| Процессоры | Intel Core i5-1335UE / Intel Processor U300E |
| Оперативная память | 2 × DDR5-5200 SO-DIMM, до 96 ГБ |
| Видеовыходы | 4 × HDMI 2.1 (TMDS) с фиксаторами |
| Сетевые интерфейсы | 1 × 2.5GbE (Intel I226-V) + 1 × 1GbE (Intel I219LM) |
| Накопители | 1 × M.2 Key M 2280 (SATA / NVMe) |
| Расширение | 1 × M.2 Key E 2230, 1 × M.2 Key B 3042/3052, 1 × SIM |
| Периферия | 2 × USB 3.2, 2 × USB 2.0, 2 × RS-232, 1 × Line-out |
| Питание | +12 В DC (внешний БП 60 Вт) |
| Габариты и масса | 200 × 165 × 40 мм, 1,57 кг |
Применение
Встраиваемый ПК Axiomtek DSP522 предназначен для использования в видеостенах, контроллерах полиэкранов, системах Digital Signage, информационных табло и операторских панелях HMI с необходимостью вывода графики на четыре независимых монитора.
