Архитектура | |

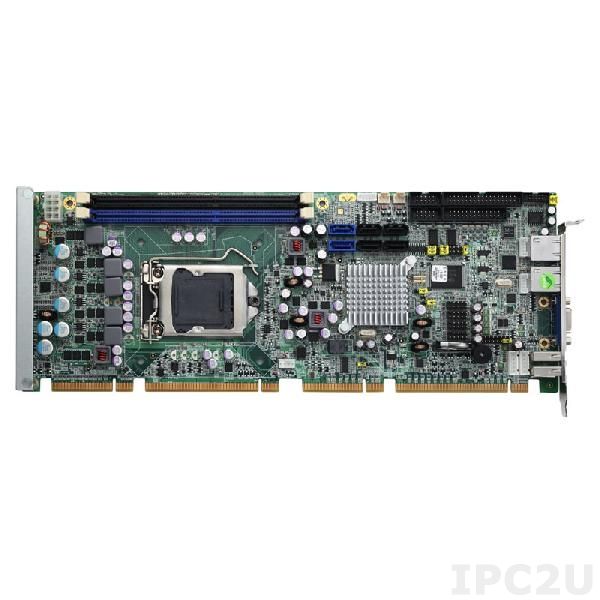

| Форм-фактор | PICMG 1.3 полноразмерная плата |
Тип установленного процессора | |
| Поддерживаемые процессоры | Core i3, Core i5, Core i7, Xeon |
| Сокет | LGA1155 |
Чипсет | |
| Чипсет | Intel C206 |
ОЗУ | |
| Тип ОЗУ | DDR3 |
| Разъемы для ОЗУ | 2xDIMM |
| Функция ECC | Да |
| Максимальный объем ОЗУ | 16 ГБ |
Видеоадаптер | |
| Видеоконтроллер | Встроен в процессор |
| Интерфейсы | DisplayPort |
Сетевые порты | |
| Тип контроллера | Intel 82574L 10/100/1000 Mbps, Intel 82579LM 10/100/1000Mbps |
| Количество Ethernet-разъемов | 2 |
| Количество 10/100/1000 Mb Ethernet | 2 |
Порты ввода-вывода | |
| Всего последовательных портов | 2 |
| Количество разъемов RS-232 | 1 |
| Количество разъемов RS-232/422/485 | 1 |
| Количество разъемов USB | 10 |
| Количество USB v2.0 | 10 |
| Тип параллельного порта | LPT |
Аудио | |
| Аудиоконтроллер | Realtek ALC662 |
Дополнительные функции | |
| Сторожевой таймер | Программный |
Порты | |
| Внутренние коннекторы | 4xSATA 2, 2xSATA 3, 34-pin FDD, TPM, 26-pin LPT, 10-pin RS-232, 8x4-pin USB 2.0, 4-pin ATX, 10-pin Audio, 10-pin RS-232/422/485, 5-pin KB, 5-pin MS, 5-pin SMBus |
| Тип коннектора | 2xRJ45 Ethernet, 2xUSB, Display Port |
Размеры | |
| Ширина | 126 мм |
| Длина | 338 мм |
Требования к условиям использования | |
| Рабочая температура | 0...60 °C |
Документация
📄 SHB108
